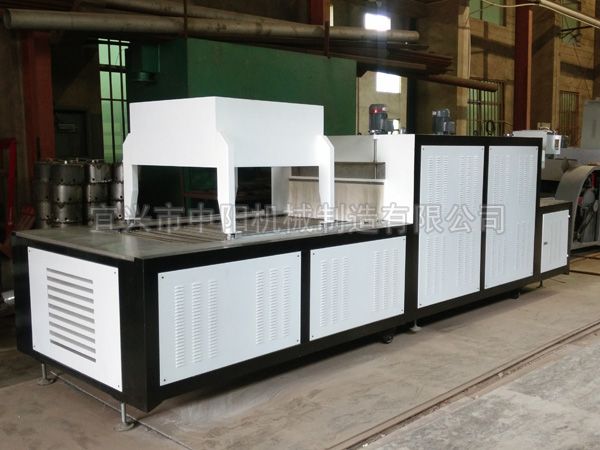

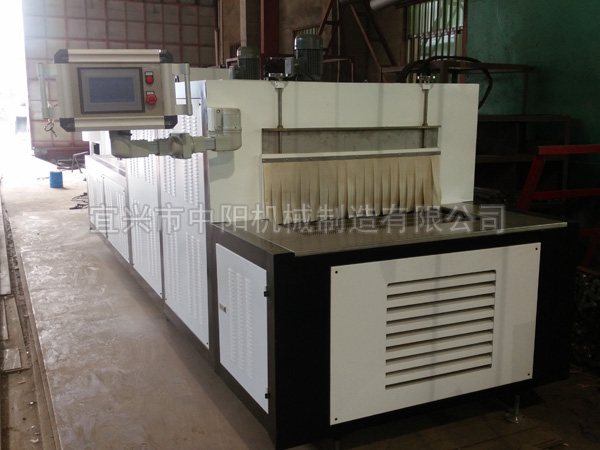

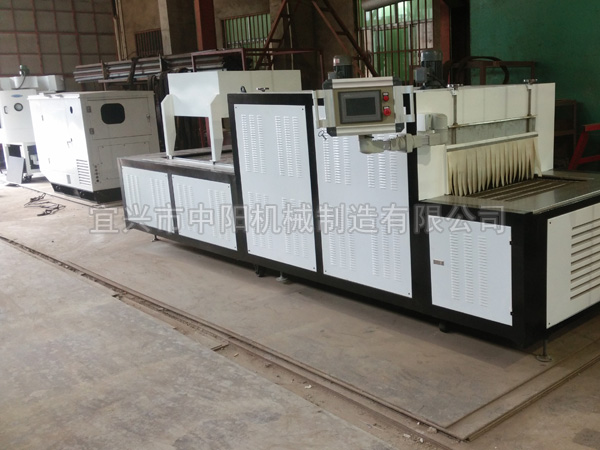

一、产品描述
网带烘干炉是有由炉体、炉衬、加热元件、强循环风扇、输送网带、传动机构及电器控制等部件组成。网带烘干炉采用优质保温材料及耐火材料结构砌筑,具有保温性能好,低功耗。控温采用日本进口数字仪表,PID控制,控温精度高。开关元件采用SSR固态继电器,是可控硅的升级产品,工作时无声音、火花,使用寿命长等优点。
二、网带烘干炉设备组成
由炉体、炉衬、加热元件、强循环风扇、输送网带、传动机构及电器控制等部件组成。
1、炉体:
炉体采用钢板和型钢焊接制作,为炉顶上有盖板,当需要检修清理炉膛时,只需松开上盖与炉体间的联接紧固件并吊离炉盖即可。
2、炉衬:
炉衬为纤维结构与耐火砖筑成,内层用钢板隔绝,可使炉膛在强对流下仍保持清洁而不致影响处理质量。
3、加热元件:
电加热元件的安装为横插式,它从炉子的一侧穿过炉衬插入炉内,外端用法兰与炉体固定联接。该发热元件采用304不锈钢电热管制成。使用可靠,维护方便,可在热态下实现不停炉更换。
4、强循环风扇:
炉气循环风机为整体式,从炉子中间顶部插入炉内,将被加热空气吸出并吹向工件表面实现对流加热。风叶为轴流式,安装在加长的电机轴上,中间用绝热套隔离。风叶用不锈钢制造。
5、炉门装置:
炉门封帘由二道门帘组成,用于阻挡外界空气的大量侵入和炉内热空气的过多外流,减少热损失,并可提高气流循环的效果。
6、输送带:
回火炉输送带可选钢丝网带或链板式输送带。
7、网带传动机构:
网带传动前支架由履带驱动被动轮,履带拉紧鼓轮及支承架等组成,它安装于加热炉的进口端,在此段网带上表面进行装料、堆放工件。
8、网带托架:
网带托架安装于炉膛内,用于支承负载网带运行。
三、网带烘干炉设备特点
本炉采用优质保温材料及耐火材料结构砌筑,具有保温性能好,低功耗。
控温采用日本进口数字仪表,PID控制,控温精度高。开关元件采用SSR固态继电器,是可控硅的升级产品,工作时无声音、火花,使用寿命长等优点。
型号 | 功率 | 温度 | 加热区 | 工作尺寸(mm) | 产量 |
RCND-25-5 | 25Kw | 500℃ | 1 | 2500×400×100 | 40Kg/h |
RCND-35-5 | 35Kw | 500℃ | 1 | 3500×400×100 | 60Kg/h |
RCND-45-5 | 45Kw | 500℃ | 1 | 4000×500×120 | 120Kg/h |
RCND-60-5 | 60Kw | 500℃ | 1 | 5000×800×120 | 190Kg/h |
RCND-70-5 | 70Kw | 500℃ | 1 | 6000×800×120 | 250Kg/h |
RCND-80-5 | 80Kw | 500℃ | 1 | 6000×900×120 | 350Kg/h |
RCND-90-5 | 90Kw | 500℃ | 1 | 6000×1000×120 | 400Kg/h |
注:以上规格仅供参考,炉胆具体尺寸是根据用户产品需求定制的。
网带炉是指用网带将零件实现炉内连续输送的烧结炉、回火炉、烘干炉等工艺。
主要用于粉末冶金制品烧结及金属粉末的还原及电子产品在保护气氛或空气中的预烧、烧成或热处理工艺。
其中每个行业的热处理工艺范围也是相当广泛的;
电子陶瓷行业:陶瓷电容器、结构陶瓷、氧化铝陶瓷、压敏
热处理行业:各种金属材料的回火、淬火、时效、调质、固溶
玻璃行业:VFD玻璃热处理、涂敷和封入、液晶基板玻璃
