一、产品描述

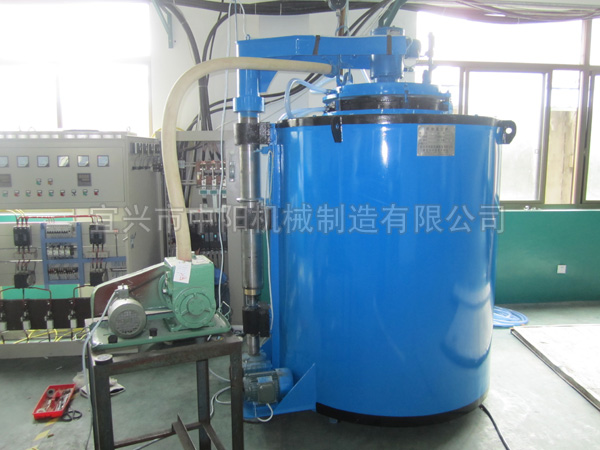

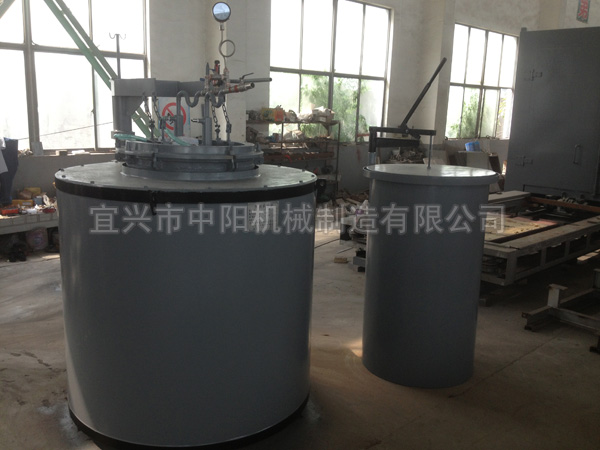

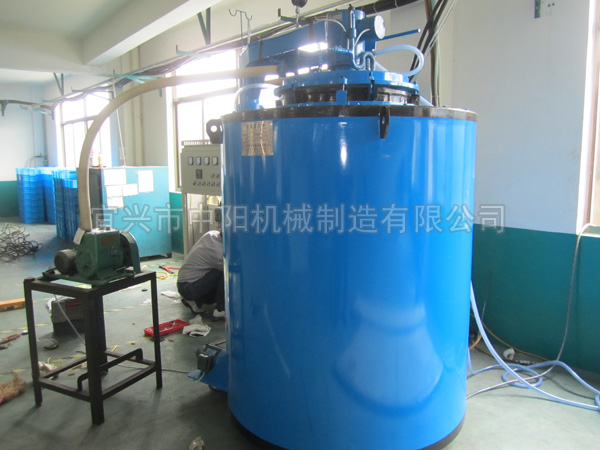

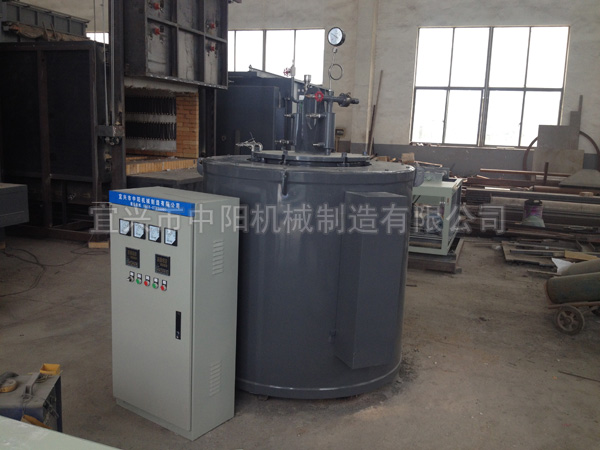

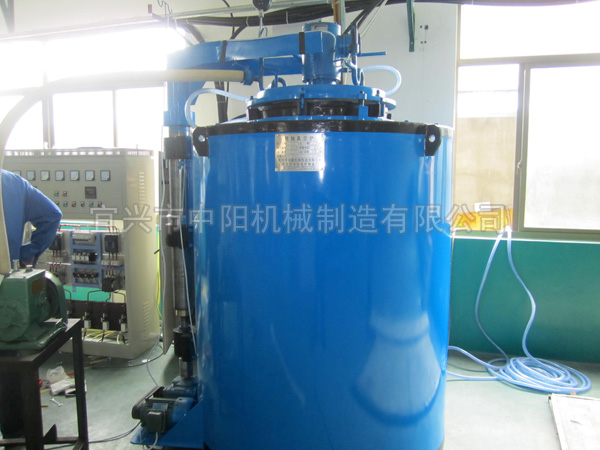

井式预抽真空炉用途：设备主要应用于机械零件、硅钢片、铜材、紫铜、线材等的少无氧化光亮退火。工作原理：井式预抽真空炉采用预抽真空气氛保护方式工作，操作时先将炉内抽至一定真空度后炉内充入氮气或惰性气氛进行保护加热，从而达到少无氧化加热、无脱碳光亮的目的。由于搅拌风机的使用，该炉具有较高的炉温均匀性。
二、井式预抽真空炉用途
设备主要应用于机械零件、硅钢片、铜材、紫铜、线材等的少无氧化光亮退火。
三、工作原理
井式预抽真空炉采用预抽真空气氛保护方式工作，操作时先将炉内抽至一定真空度后炉内充入氮气或惰性气氛进行保护加热，从而达到少无氧化加热、无脱碳光亮的目的。由于搅拌风机的使用，该炉具有较高的炉温均匀性。
四、井式预抽真空炉设备组成
1、炉体：外壳由钢板卷制而成，并设有加强型钢。内衬用硅酸铝纤维棉或砖及定型砖砌成，均匀环形嵌砌搁砖，搁砖上放置电阻丝。
2、炉盖：炉盖采用厚钢板制成，炉盖下部设有保温层隔热结构。并根据炉温均匀性要求或配有双水冷循环风机。
3、真空充氮管道：炉盖上装有真空压力表，排气阀、供抽真空及充氮气时用的管道、阀门，还配有压力安全保护装置等。
4、炉罐： 料罐采用不锈钢制造，罐底焊有加强筋，罐顶配有冷却水套，砂封装置，并配有紧固螺栓。
5、加热元件：可选0Cr25Al5、0Cr27Al7Mo2或Cr20Ni80合金丝环绕而成。
6、密封装置：炉盖与炉罐之间采用耐油耐温的硅橡胶密封，为保密封装置的使用寿命，特设有水冷却装置。
7、水冷却装置：由上、下两套，分别焊接在炉盖及炉罐法兰边，用于保护密封材料。
五、设备特点
本炉采用优质保温材料及耐火材料结构砌筑，具有保温性能好，低能耗。控温采用上海国龙数字仪表，PID调节，控温精度高。开关元件采用可控硅控制，工作时无声音、火花，使用寿命长等优点。
设备名称：RZJ系列井式预抽真空气氛炉 | ||||||
用途:供铜丝、带铜和线材盘园等光亮回火和退火处理用。 | ||||||
型 号 | 额定电压 | 相数 | 额定功率 | 额定温度 | 工作尺寸(mm) | 生产能力 |
RZJ-35-6 | 380V | 3 | 35KW | 650℃ | Φ500×675 | 180Kg/h |
RZJ-55-6 | 380V | 3 | 55KW | 650℃ | Φ675×900 | 600Kg/h |
RZJ-75-6 | 380V | 3 | 75KW | 650℃ | Φ900×1200 | 900Kg/h |
RZJ-45-9 | 380V | 3 | 45KW | 950℃ | Φ600×825 | 300Kg/h |
RZJ-65-9 | 380V | 3 | 65KW | 950℃ | Φ725×1050 | 700Kg/h |
RZJ-90-9 | 380V | 3 | 90KW | 950℃ | Φ975×1200 | 1200Kg/h |
RZJ-120-9 | 380V | 3 | 120KW | 950℃ | Φ975×1350 |
|
RZJ-150-9 | 380V | 3 | 150KW | 950℃ | Φ975×1600 | |
井式炉是周期式作业炉，适用于杆类，长轴类零件的热处理。
其中每个行业的热处理工艺范围也是相当广泛的;
热处理行业：各种金属材料的回火、淬火、时效、调质、固溶
