一、箱式回火炉用途
本箱式回火炉用于模具钢、合金钢、汽车零部件等机械零部件的回火等热处理。目的用于减少机械零部件材料的应力集中、减少零件的变形,是热处理厂家适宜设备。
二、箱式回火炉特点
1、炉衬采用全纤维结构,提高炉体保温性能,节约能源,降低生产成本;
2、电炉设有热风循环装置,提高炉温均匀度;
3、炉门为侧开式,操作方便;
4、电炉可设有装料小车,工件的装卸操作方便;
5、电炉采用PID调控炉温,可自动控制电炉的升温速度;
6、环保效益好。

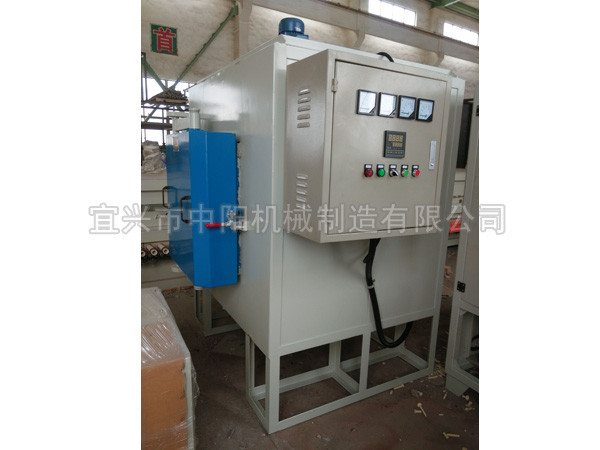

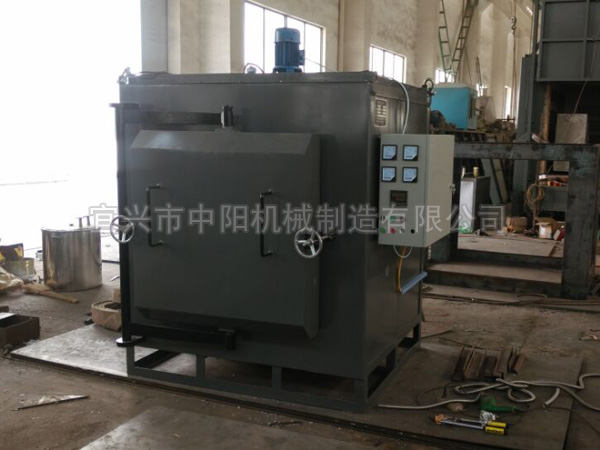

三、箱式回火炉结构简介
电炉结构由炉体、加热装置、控制系统等部分组成。

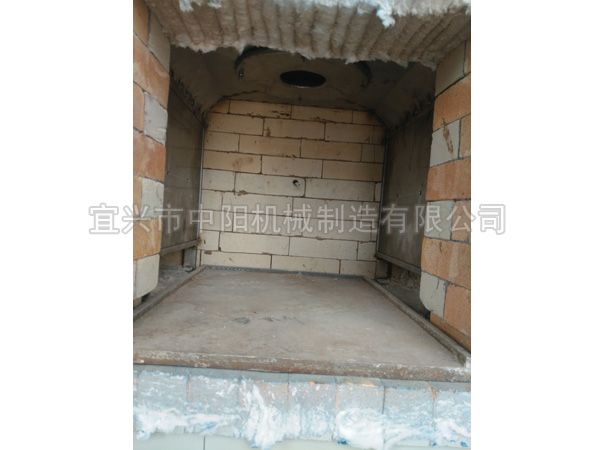

炉体外壳的框架采用型钢焊接成型,内衬采用硅酸铝耐火纤维针刺棉作隔热和保温材料,降低炉壁温升。

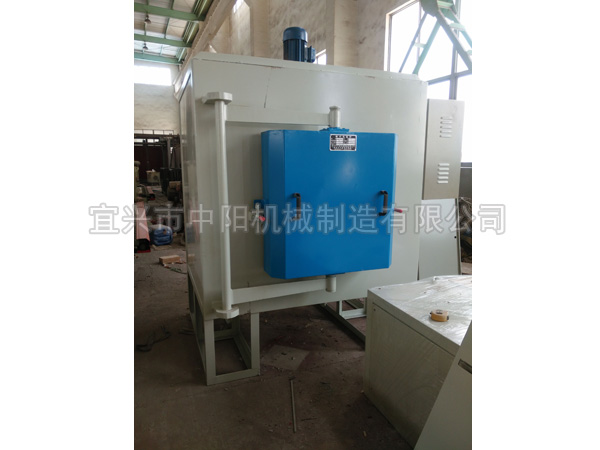

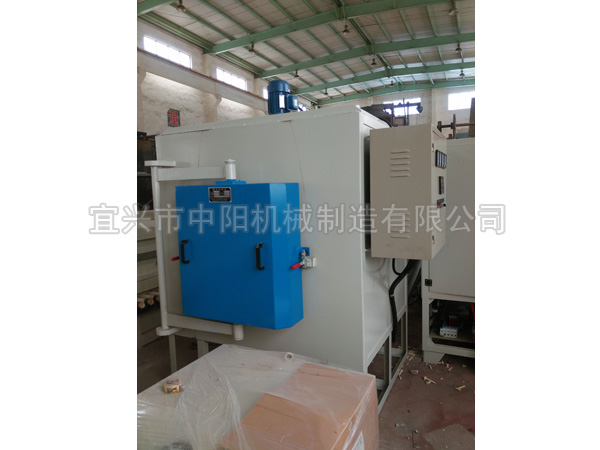

炉门炉壳亦采用钢材焊接作框架,外壁亦用冷轧钢板制作,内衬也采用硅酸铝耐火纤维针刺棉作隔热和保温材料。
炉口四周嵌有橡胶石棉盘根,炉门关闭后与炉口的橡胶石棉盘根贴紧,确保无热量散发。
加热元件采用不锈钢防爆电热管,散热均匀,使用寿命更长。
电炉设有风机循环系统,风机安装在炉体顶部,热量通过顶部的蝶形风道口吸入,再强制传送到箱体两侧风道中,通过风道流向箱体底部的出风口,形成热风循环,如此往复循环,将加热器产生的热量带入炉膛内,使工件受热均匀。
温控系统采用PID过零触发可控硅,智能表控温。
四、技术参数
设备名称:RHX箱式回火炉 | |||||
用途: 用于铝合金、铝材、铝型材、铝棒、铝合金型材的时效处理 | |||||
型 号 | 额定电压 | 相数 | 额定功率 | 额定温度 | 工作尺寸(mm) |
RHX-45-5 | 380V | 3 | 45KW | 500℃ | 4200×800×1000 |
RHX-90-5 | 380V | 3 | 90KW | 500℃ | 6500×800×1000 |
RHX-120-5 | 380V | 3 | 120KW | 500℃ | 12000×800×1000 |
RHX-180-5 | 380V | 3 | 180KW | 500℃ | 18000×800×1000 |
适用于煤炭、焦化产品、化工原料的化学分析。可用于电力、煤炭、造纸、石化、水泥、农牧、医药科研、教学等行业和部门热处理。
其中每个行业的热处理工艺范围也是相当广泛的:
太阳能电池行业:太阳能新材料、多晶硅、单晶硅
热处理行业:各种金属材料的回火、淬火、时效、调质、固溶
玻璃行业:VFD玻璃热处理、涂敷和封入、液晶基板玻璃
石化行业:催化剂、石油机电设备、石油化工
